欧姆龙OMRON安全门开关

欧姆龙OMRON安全门开关

简要描述:欧姆龙OMRON安全门开关

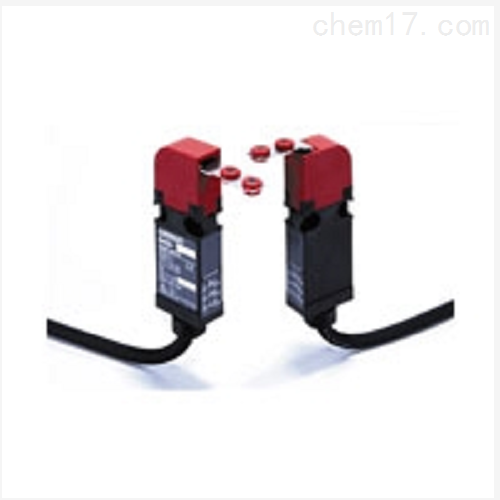

薄型安全门开关
D4GS-N
符合IP67标准的薄型安全门开关
D4GS-N型号一览

产品厂地: 淮安市

厂商性质: 代理商

所属分类:OMRON微动开关

更新时间:2021-03-30

访问次数:93

详细说明:
品牌OMRON/欧姆龙应用领域食品,农业,文体,能源,建材

欧姆龙OMRON安全门开关

特点

仅17mm厚的纤细型设计(三接点型)。
可反转设计,正面或背面均可安装使用。
备有内置2接点结构、3接点结构开关
操作钥匙带有橡胶安装孔,可以吸收震动和冲击。
IP67保护结构。

欧姆龙OMRON安全门开关

标准和EC指令

符合以下EC指令的规定:

• 机械指令
• 低电压指令
• EN ISO 14119
• EN60204-1
• GS-ET-15

认证标准



认证机构标准文件号
TÜV SÜDEN60947-5-1(经认证的强制断开)详情请咨询欧姆龙代表处。
UL*UL508、CSA C22.2 No.0 14E76675
CQC (CCC)GB/T 14048.52003010305064262

OMRON安全门开关

安全标准认证额定值

TÜV (EN60947-5-1)、CCC (GB/T 14048.5)



项目使用类型AC-15DC-13
额定动作电流 (Ie)0.75A0.27A
额定动作电压(Ue)240V250V



注: 使用符合IEC60269的10A保险丝gI或gG型作为短路保护装置。

UL/CSA (UL508、CSA C22.2 No.0 14)

C300



额定电压通电电流电流(A)伏安数(VA)
接通断开接通断开
AC120V2.5A151.51800180
AC240V7.50.75



Q300



额定电压通电电流电流(A)伏安数(VA)
接通断开接通断开
DC125V2.5A0.550.556969
DC250V0.270.27



特性



保护结构 *1IP67(EN60947-5-1)
寿命 *2机械100万次以上
电气10万次以上(AC125V 1 A、电阻负载) *3
操作速度0.1~0.5m/s
操作频率最大30次/min
强制断开力 *460N以上
强制断开预行程 *410mm以上
接点电阻300mΩ以下(带1m电缆)
500mΩ以下(带3m电缆)
700mΩ以下(带5m电缆)
最小适用负载 *5DC24V 4mA电阻负载(N水准参考值)
额定绝缘电压(Ui)250V
额定频率50/60Hz
防触电保护等级Class Ⅱ (双重绝缘) (IEC60536)
污染度(使用环境)3(EN60947-5-1)
脉冲耐压
(EN60947-5-1)
同极的端子间2.5kV
异极的端子间4kV
各端子与
不带电金属
部间
6kV
绝缘电阻同极及异极的端子之间、各端子与不带电金属部间100MΩ以上(DC500V)
接点间隔2 × 2mm以上
耐振动误动作10~55Hz,单振幅0.35mm
耐冲击耐久1000m/s2以上
误动作300m/s2以上
条件短路电流100A(EN60947-5-1)
额定开放热电流 (Ith)2.5A(EN60947-5-1)
使用环境温度-30~70°C (无结冰)
使用环境湿度95%以下
电缆UL2464 No. 22 AWG,成品外径:7.2mm
质量约120g (D4GS-N1R,带1m电缆)



更多产品详见:OMRON安全门开关
